  Калибровка тензодатчика в с требуемым отклонением.

.
Так выглядят китайские электронные весы 25-50кг. без верхней крышки и без каких либо изменений. Данная модель является одной из самых распространенных, можно наверное уже сказать что это классическая компоновка и схема весов.   vesa podkluchenie
.

  Подключить нашу плату не составляет труда, достаточно уметь пользоваться паяльником и быть внимательным. Без условно предварительно прочитав эту страничку до конца.

Так вглядит плата калибровки с основными ее компонентами. Для любознательных,  с обратной стороны платы (левее цифры 6, название контролера затерто!) стоит микросхема в смд корпусе  - она все и делает.

тэнзодатчик подключение

  Теперь по существу.
.
1 контакт - выход на питание платы весов (подсоединяется провод, который был припаян к штатной кнопке включения весов).
.
2 контакт - с разъема тензодатчика отсоединяем один провод (питания тензодатчика) и подводим на этот контакт.
.
3 контакт - от сюда подаем питание на тензо датчик (обычно белый провод, на тот который вы отпаяли с платы весов).
.
4 контакт – подводим сюда питание (те провода, что подходили на кнопку включения, обычно они в паре спаяны, с АКБ и зарядка с платы).
.
5 контакт - минус АКБ или масса как вам угодно.
.
6 регулятор - регулировка веса (установка процента калибровки тензодатчика), после правильного подключения начинаем настройку. Включаем весы, нежно выставляем нужный вес (предварительно установив килограммовую гирю). Производим пере-включение весов, затем вращая резистор добавляем или убавляем (меняем показания значения веса)
по пол градуса, поворачивая резистор в нужном вам направлении, после каждого смещения резистора выключаем затем включаем весы и проверяем гирькой правильность настройки веса.
За один раз на включенных весах правильно выставить нужный вес у вас не выйдет.
.
веса с брелком уневерсальные



Пример подключения.

.
Подключение питания, отсоединяем от штатного выключателя весов провода и присоединяем их к плате калибровки, также подключаем минусовый провод (масса или минус АКБ). На выключенных весах мультиметром проверяем на каком контакте кнопки есть положительный потенциал, этот провод на «4» контакт. Соответственно второй провод на «1» контакт платы калибровки. Если фото увеличить (сохранить у себя на компьютере) то можно все рассмотреть поэтапно.   vesa podkluchenie
калибровка весов   Думаю что здесь объяснять не нужно,
все отчетливо видно на фото куда какой провод нужно подпаивать к включателю.
Если подключить двойной выключатель, то в одну сторону его включив показания веса будет те что есть (то что было), ну а если во вторую, то вес будет тот, что вы выставили (откалибровали).
Так же можно оставить старый выключатель с одним положением вкл/выкл тогда его можно подключить 1-2 или 2-3, все зависит от того что вы хотите получить в итоге.
  vesa podkluchenie
.


Подсоединяем провода к датчику.


.
Разъединяем провод питания тензодатчика ( проверяем прибором, ноль на АКБ соответственно максимальное значение на разъеме будет питанием) и его присоединяем на плату калибровки, выше написано куда или смотрим на увеличенную картинку. С разъема от освободившегося контакта бросаем перемычку на нашу плату.
Если перепутаете эти провода ничего не случится, просто в одном из двух положений веса не будут работать.
.
vesa podkluchenie
.
Если вы все правильно сделали (как описано выше) вам осталось только отрегулировать вес, на видео можно посмотреть как это работает.
.
веса с брелком уневерсальные
предыдущая страница

.
для текста .


  Необходимые знания перед родами.
.
  Как зарабатывают деньги в Интернете.
.
  Лучшая программа для постинга в сети.
.

.

  Экологические строй материалы.
.
  Электросчетчик и что с ними делают.
.
  Устройство водяного счетчика.
.
  Профессиональная реклама в сети.
.
  Заказать неодимовый магнит.
.

.









  Адаптер питания.
  Применяется на 4х вольтовых весах.


.

Размеры устройства 15мм. на  4мм. и высота 13 мм.
Питание 4.5...5.5v.
Выход 6...7.2v.
Мощность 300mA.
Защита только от короткого замыкания.

adapter pitaniya

Подключение.

Некоторые весы используют схему питания
от 4х вольт, данного питания не хватает для работы платы корректировки веса, так как ей нужно питание не меньше 5 вольт. В ином случае, она не будет работать корректно, другими словами вы не получите заявленной дальности и технических характеристик.
Для решения этой задачи устанавливают преобразователь напряжения.

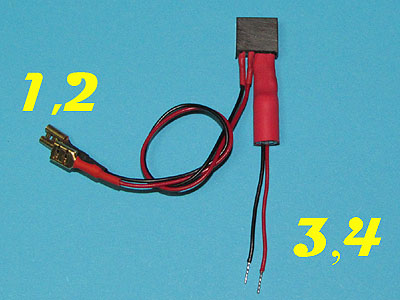

Контакты с маркировкой 1,2 - это вход питания (подключают на АКБ),
контакты с маркировкой 3, 4 - это уже выход
(на плату корректировки),
соответственно провода красного цвета на плюса, а черного на минус(корпус).
